概要

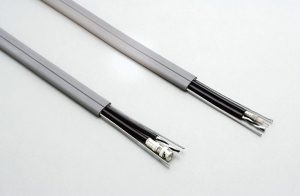

電源線と高周波同軸ケーブルを一体化した移動用ケーブルです。
ケーブルは平形構造で、U字屈曲される環境に最適。２本の補強線がケーブルにかかる張力や自重を支えるため、導体に負荷がかかりにくく断線しにくい構造です。
エレベータかご内の防犯対策として設置する監視カメラ用としての使用実績が増えています。
特長
- 防犯カメラ用として既設エレベータへの後付けが可能です。
- ２本の補強線により、導体に負荷がかかりにくく、断線しにくい構造となっています。
- インピーダンス（1MHz）75±5Ω／静電容量（1KHz）75mF/km以下／減衰量（10MHz）40db/km以下。
- 当社のITV用平形ケーブルは、すべて300万回の屈曲試験をクリアしています。
用途
- エレベータ内の防犯用監視カメラ、ビルや工場内の配線など
仕様（構造）

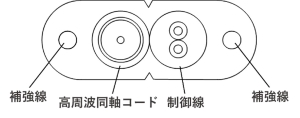

・3芯タイプ（2芯×0.75mm²＋同軸）
・2芯タイプ（同軸2本）
・ケーブル標準外形：（高さ×幅）9.4mm×25.5mm
| 品名表記 | 形状 | 区分(mm) | 線芯数 | 導体サイズ | 伝送線 | 同軸 | 光ファイバ | シース |
|---|---|---|---|---|---|---|---|---|
| COXF-H | 平型ケーブル （線心撚合せ有） |
ITV用 （補強線入） |
2芯、3芯 | 0.75mm² | ― | 5C-2V相当 | ― | PVC |
移動用複合ケーブルに関するお問い合わせ
上記以外の異サイズも検討させていただきますので、ご遠慮なくお問い合わせください。
