強固な波付金属がい装がケーブルを保護し、
電線の直接埋設、防爆、鳥獣害対策に最適です。

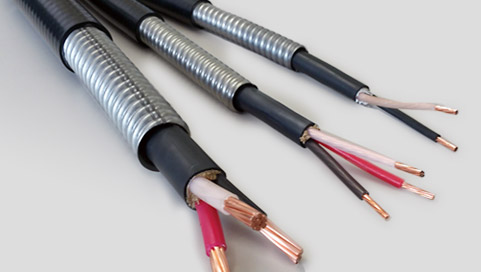

コルゲートケーブルの特長

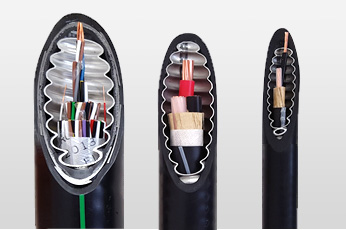

強度・屈曲性に富んだ波付金属管が、あらゆるケーブルに保護機能を付与します。
  • 地中への直接埋設が可能（露出配管配線も可能）。
  • 機械的強度に優れ、圧縮強度・内圧強度が大きい。
  • 防爆性能を完備。
  • 軽量で屈曲性に富み、布設工事が容易。
  • 完全な防蟻防鼠効果。
  • 遮蔽効果が大きい。

＜適用品種（一例）＞
電力ケーブル（CVMAZV）
制御用ケーブル（CVVMAZV）
通信ケーブル（FCPEVMAZV）

ページの先頭へ

コルゲートケーブルの用途

地中埋設

防災・景観対策

無電柱化

ゴルフ場

スキー場

転がし

鳥獣害対策

山間部斜面

陸上太陽光発電

露出配線

防爆

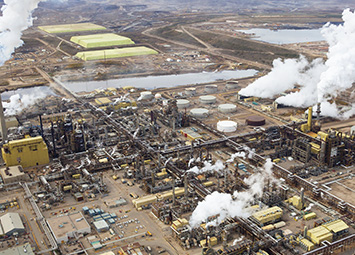

各種プラント

水中／水上布設

防水

水上太陽光発電

ページの先頭へ

技術資料

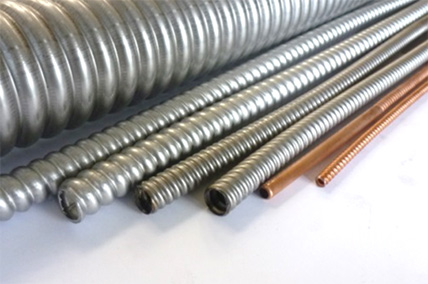

製品形状

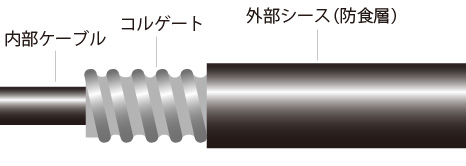

  • らせん形波付管
  • 部分波付管
らせん状のものは強度を重視したもので、直埋ケーブル用の外装などに用いられます。

標準仕様

材料 厚さ(mm) 内径(mm) 外径(mm)
鋼（スチール） 0.3～0.6 10.0～67.0 13.5～74.9
ステンレス 0.2～0.6 10.0～67.0 13.5～74.9
銅 0.3～0.6 10.0～67.0 13.5～74.9
アルミ 0.5～1.5 10.0～37.4 14.7～42.9

標準設計

スチールコルゲート コルゲート部寸法 シース部寸法 質量
kg/km		 最大条長
m
サイズ
φ		 適用ケーブル外径
mm		 板厚
mm		 内径
mm		 外径
mm		 ピッチP
mm		 波高さh
mm		 h/p シース厚
mm		 外径
mm
10.4 ～9.5 0.3 10.4 13.5 5.0 1.25 0.250 2.5 18.5 287.9 1,000
13.1 9.6～12.2 0.3 13.1 16.2 5.5 1.25 0.227 2.5 21.2 336.8 1,000
15.2 12.3～14.3 0.3 15.2 18.4 6.0 1.30 0.217 2.5 23.4 380.1 1,000
17.1 14.4～16.2 0.3 17.1 20.7 6.5 1.50 0.231 2.5 25.7 424.8 1,000
19.6 16.3～18.7 0.3 19.6 23.2 6.5 1.50 0.231 2.5 28.2 470.8 1,000
20.8 18.8～19.9 0.3 20.8 24.5 7.0 1.55 0.221 2.5 29.5 494.8 1,000
21.6 20.0～20.7 0.3 21.6 25.3 7.0 1.55 0.221 2.5 30.3 512.2 1,000
23.1 20.8～22.2 0.3 23.1 26.7 7.0 1.50 0.214 2.5 31.7 539.7 1,000
25.5 22.3～24.6 0.3 25.5 29.3 7.1 1.60 0.225 2.5 34.3 588.5 1,000
28.3 24.7～27.4 0.4 28.3 32.8 8.2 1.85 0.226 2.5 37.8 743.1 1,000
30.8 27.5～29.9 0.4 30.8 35.4 8.5 1.90 0.224 2.5 40.4 801.6 1,000
33.4 30.0～32.5 0.4 33.4 38.1 9.2 1.95 0.212 2.5 43.1 860.2 1,000
35.9 32.6～35.0 0.4 35.9 40.7 9.6 2.00 0.208 2.5 45.7 918.8 600
38.4 35.1～37.5 0.4 38.4 43.4 9.9 2.10 0.212 2.5 48.4 976.0 600
41.9 37.6～41.0 0.4 41.9 47.1 10.1 2.20 0.218 2.5 52.1 1,056.5 600
43.5 41.1～42.6 0.4 43.5 48.8 10.1 2.25 0.223 2.5 53.8 1,092.2 600
47.4 42.7～46.5 0.4 47.4 53.0 10.6 2.40 0.226 2.5 58.0 1,183.3 600
53.0 49.5～52.5 0.5 53.0 60.0 13.0 3.00 0.231 2.5 65.0 1,563.4 500
57.0 52.6～56.5 0.5 57.0 64.0 13.0 3.00 0.231 2.5 69.0 1,666.1 400
62.0 57.5～61.5 0.5 62.0 69.4 14.0 3.20 0.229 2.5 74.4 1,813.1 300
67.0 63.5～66.5 0.5 67.0 74.9 15.0 3.45 0.320 2.5 79.9 1,947.5 300

※ 質量は内部ケーブルを除く、（スチ－ルコルゲート＋2.5mm PVCシース）の質量です。

※ シース厚さおよび材質（PEなど）はご希望により変更可能です。

※ h/pを0.250以上とした深溝型コルゲートもございます。

※ アルミコルゲート、ステンレスコルゲート、銅コルゲートの寸法は別途お問い合わせ下さい。

※ 上記以外の異サイズも製造可能です。お問い合わせ下さい。

※ 標準最大条長以上をご希望の場合は別途ご相談下さい。

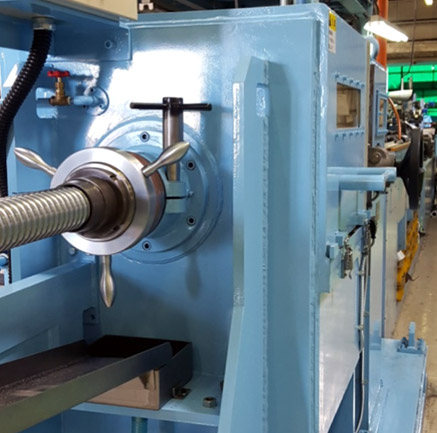

設備

コルゲートライン 細物用 1ライン
太物用 1ライン
超太物用 1ライン
造管ライン － 1ライン
押出しライン 130mmφ 1ライン
100mmφ 1ライン
タール溶融機 細物・太物用 1機
試験・検査機 外径測定器 2台
コブ検出器 2台
スパークテスター 2台
渦流探傷機 2台
レーザー凹凸探知機 2台
引張試験機 1台
製造ライン写真

製造ライン

金属管・コルゲートに関するお問い合わせ

上記以外の異サイズも検討させていただきますので、ご遠慮なくお問い合わせください。

お問い合わせフォームへ
