特長

ページの先頭へ

構造

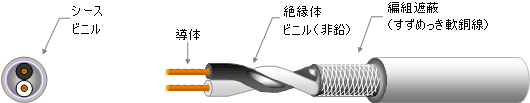

構造図
線心数C  導体 絶縁体
厚さ
mm		 編組
厚さ
mm		 シース
厚さ
mm		 仕上
外径
約mm		 概算
質量
kg/km		 導体
抵抗
Ω/km		 耐
電圧
V		 絶縁
抵抗
MΩ/km
断面積
mm2		 構造
素線数/
素線径
mm		 外径
mm
1 0.3 12/0.18 0.7 0.4 0.3 0.9 3.9 22 61.1 500 5
0.5 20/0.18 0.9 4.1 25 36.7
0.75 30/0.18 1.1 4.3 29 24.4
1.25 50/0.18 1.5 0.5 4.9 40 14.7
2 37/0.26 1.8 5.2 49 9.5
2 0.3 12/0.18 0.7 0.4 0.3 0.9 5.5 40 62.3 500 5
0.5 20/0.18 0.9 5.9 48 37.4
0.75 30/0.18 1.1 6.3 60 24.9
1.25 50/0.18 1.5 0.5 7.5 80 15.0
2 37/0.26 1.8 8.1 100 9.69
3 0.3 12/0.18 0.7 0.4 0.3 0.9 5.7 45 62.3 500 5
0.5 20/0.18 0.9 6.1 55 37.4
0.75 30/0.18 1.1 6.5 70 24.9
1.25 50/0.18 1.5 0.5 7.8 100 15.0
2 37/0.26 1.8 8.5 125 9.69
4 0.3 12/0.18 0.7 0.4 0.3 0.9 6.1 55 62.3 500 5
0.5 20/0.18 0.9 6.5 65 37.4
0.75 30/0.18 1.1 7.0 80 24.9
1.25 50/0.18 1.5 0.5 8.5 120 15.0
2 37/0.26 1.8 9.2 155 9.69
5 0.3 12/0.18 0.7 0.4 0.3 0.9 6.6 65 62.3 500 5
0.5 20/0.18 0.9 7.1 80 37.4
0.75 30/0.18 1.1 7.7 95 24.9
1.25 50/0.18 1.5 0.5 9.3 145 15.0
2 37/0.26 1.8 1.0 10.5 185 9.69
6 0.3 12/0.18 0.7 0.4 0.3 0.9 7.0 70 62.3 500 5
0.5 20/0.18 0.9 7.6 90 37.4
0.75 30/0.18 1.1 8.2 110 24.9
1.25 50/0.18 1.5 0.5 10.0 165 15.0
2 37/0.26 1.8 1.0 11.5 225 9.69
8 0.3 12/0.18 0.7 0.4 0.3 0.9 7.5 85 62.3 500 5
0.5 20/0.18 0.9 8.2 105 37.4
0.75 30/0.18 1.1 8.8 130 24.9
1.25 50/0.18 1.5 0.5 1.0 11.0 205 15.0
2 37/0.26 1.8 12.0 275 9.69
10 0.3 12/0.18 0.7 0.4 0.3 0.9 8.5 45 62.3 500 5
0.5 20/0.18 0.9 9.3 55 37.4
0.75 30/0.18 1.1 10.5 70 24.9
1.25 50/0.18 1.5 0.5 1.0 13.0 205 15.0
2 37/0.26 1.8 1.1 14.5 355 9.69
12 0.3 12/0.18 0.7 0.4 0.3 0.9 8.8 110 62.3 500 5
0.5 20/0.18 0.9 9.6 145 37.4
0.75 30/0.18 1.1 10.5 185 24.9
1.25 50/0.18 1.5 0.5 1.0 13.5 285 15.0
2 37/0.26 1.8 1.1 15.0 390 9.69
14 0.3 12/0.18 0.7 0.4 0.3 0.9 9.2 125 62.3 500 5
0.5 20/0.18 0.9 10.0 160 37.4
0.75 30/0.18 1.1 1.0 11.5 210 24.9
1.25 50/0.18 1.5 0.5 1.1 14.0 330 15.0
2 37/0.26 1.8 15.5 440 9.69
16 0.3 12/0.18 0.7 0.4 0.3 0.9 10.0 135 62.3 500 5
0.5 20/0.18 0.9 10.5 180 37.4
0.75 30/0.18 1.1 1.0 12.0 370 24.9
1.25 50/0.18 1.5 0.5 1.1 15.0 370 15.0
2 37/0.26 1.8 1.2 16.5 505 9.69
18 0.3 12/0.18 0.7 0.4 0.3 0.9 10.0 150 62.3 500 5
0.5 20/0.18 0.9 1.0 11.5 205 37.4
0.75 30/0.18 1.1 12.5 260 24.9
1.25 50/0.18 1.5 0.5 1.1 15.5 410 15.0
2 37/0.26 1.8 1.2 17.5 560 9.69
20 0.3 12/0.18 0.7 0.4 0.3 0.9 10.5 160 62.3 500 5
0.5 20/0.18 0.9 1.0 11.5 215 37.4
0.75 30/0.18 1.1 13.0 280 24.9
1.25 50/0.18 1.5 0.5 1.1 16.0 440 15.0
2 37/0.26 1.8 1.2 18.0 600 9.69

定尺：100m

各種電線に関するお問い合わせ

上記仕様にない加工も検討させていただきますのでご遠慮なくお問い合わせください。
