特長
- 小型電気機器の配線および電源用に使用されます。
- 導体が可とう撚り線のため、可とう性に優れ作業性も良好です。
- 耐熱性のものも製造可能です。

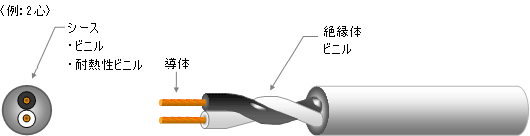

構造
PVC-Cord
| 線心数C | 導体 | 絶縁体 厚さ mm |
シース 厚さ mm |
仕上 外径 約mm |
概算質量 kg/km |
導体抵抗 Ω/km |
試験電圧 （水中） V |
絶縁抵抗 MΩ/km |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 断面積 mm2 |
構造 素線数/素線径 mm |
外径 mm |
||||||||
| 2 | 0.3 | 12/0.18 | 0.7 | 0.4 | 1.0 | 5.0 | 37 | 62.9 | 1,000 | 5 |
| 3 | 5.2 | 38 | ||||||||
| 4 | 5.6 | 45 | ||||||||
| 5 | 6.1 | 55 | ||||||||
| 6 | 6.5 | 65 | ||||||||
| 7 | 65 | |||||||||
| 8 | 7.1 | 70 | ||||||||
| 9 | 7.5 | 80 | ||||||||
| 10 | 8.1 | 90 | ||||||||
| 12 | 8.3 | 95 | ||||||||
| 14 | 8.7 | 105 | ||||||||
| 16 | 9.2 | 125 | ||||||||
| 20 | 9.9 | 150 | ||||||||
| 24 | 11.5 | 180 | ||||||||
| 30 | 12.0 | 195 | ||||||||
定尺：100m
各種電線に関するお問い合わせ
上記仕様にない加工も検討させていただきますのでご遠慮なくお問い合わせください。
